CLF型粗重顆粒浮選機

【產品簡介】：
【生產能力】：
【應用范圍】：
【產品改進】：

24小時服務熱線 138-1032-7080

獲取報價

在線留言

微信詢價

優勢特點
工作原理
技術參數
成功案例

優勢特點

CLF型浮選機浮選礦漿密度大、入選濃度高、易沉槽，能有效提高粗重礦物的回收率。

工作原理

CLF型浮選機葉輪采用高比轉數后傾葉片葉輪，下葉片形狀設計成與礦漿通過葉輪葉片間的流線相一致，攪拌力弱，在較低的葉輪轉速下保證礦漿沿著規定的通道進行內循環，上部礦漿通過循環通道向下流往假底下部，在充氣區與非充氣區產生的壓差及葉輪抽吸力的作用下進入葉輪區，然后通過格子板，在格子板上方形成懸浮層，粗顆粒礦物可懸浮在格子板上方，格子板使粗粒礦物的礦化氣泡上升距離短，使粗粒礦物處在淺槽浮選狀態下，并且減少了槽內上部區礦漿的紊流，建立了一個穩定的分離區和泡沫層。

技術參數

型號				CLF-2	CLF-4	CLF-8	CLF-16	CLF-30	CLF-40
有效容積				2	4	6	16	30	40
槽體尺寸（長×寬×高）mm				1200×1600×1250	1600×2100×1500	1900×2500×1950	2500×3200×2400	3300×4000×3000	φ4200×3900
生產能力m³/min				0.5-2	1-4	1-6	4-16	7-30	8-38
吸氣量m³/（m².min）				1.5	1.5	1.5	1.5	1.5	1.5
主軸電機	型號		吸入槽	Y160M-6	Y200L-8	Y200L2-6	Y280S-6	Y315M-8	Y315M-8
	型號		直流槽	Y132M2-6	Y180L-8	Y200L-8	Y280S-8	Y315S-8	Y315M-8
	功率kw		吸入槽	7.5	15	22	45	75	75
	功率kw		直流槽	5.5	11	15	37	55	75
	轉速r/min		吸入槽	790	730	790	730	740	740
	轉速r/min		直流槽	790	730	730	730	740	740
葉輪	直徑mm		吸入槽	460	620	750	790	1110	1090
葉輪	直徑mm		直流槽	410	580	645	750	880	1090
刮板電機	型號			Y100L-6	Y100L-6	Y100L-6	Y100L-6	Y100L-6	Y100L-6
刮板電機	功率kw			1.5	1.5	1.5	1.5	1.5	1.5
刮板轉速r/min				16	16	16	16	16	16
設備重量（單槽）kg		吸入槽		1591	3002	5168	9230	17010	23690
設備重量（單槽）kg		直流槽		1481	2702	4654	8970	15950	23690

成功案例

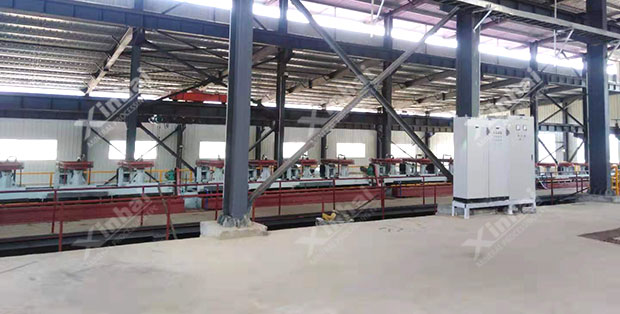

鑫海礦裝為某重晶石選礦廠提供的礦業全產業鏈服務項目，通過試驗，鑫海為其定制了重選-浮選聯合工藝。其中浮選部分鑫海采用CLF型粗顆粒浮選機，該浮選機主要特點是浮選礦漿密度大、入選濃度高，能有效提高粗重礦物的回收率。
